CO mieszane

Tematy związane z instalacjami CO - schematy, pomoc, etc.
staryk
Posty: 1255
Rejestracja: 29 lis 2017, o 22:07

CO mieszane

Post autor: staryk » 13 gru 2017, o 10:27

W załączeniu szkic instalacji zgodnie z prośbą. Przepraszam za jakość ale picasso to ja nie jestem :)

Jak widać kocioł ma 2 wyjścia i 2 wejscia
Ps.
instalacja taka a nie inna bo dokładne były kolejne elementy a fachowcy też byli różni. Obrazek

Wysłane z mojego Nokia 3310 przy użyciu Tapatalka


Ostatnio zmieniony 13 gru 2017, o 10:27 przez staryk, łącznie zmieniany 1 raz.

staryk
Posty: 1255
Rejestracja: 29 lis 2017, o 22:07

Re: CO mieszane

Post autor: staryk » 13 gru 2017, o 10:39

Już Ci obroce żebys nie marudzil :)
Czy teraz jest dobre? Obrazek

Wysłane z mojego Nokia 3310 przy użyciu Tapatalka


staryk
Posty: 1255
Rejestracja: 29 lis 2017, o 22:07

Re: CO mieszane

Post autor: staryk » 13 gru 2017, o 11:34

Widzę piorunujące wrażenie zrobilo :)

Wysłane z mojego Nokia 3310 przy użyciu Tapatalka


energotop
Administrator
Posty: 272
Rejestracja: 30 lis 2017, o 21:03

Re: CO mieszane

Post autor: energotop » 13 gru 2017, o 19:41

Staryk a zawory zwrotne za pompami masz?

Wysłane z mojego Redmi Note 3 przy użyciu Tapatalka

180m2+ garaż 25, styropian średnia 7cm, podłoga 8cm, dach-wełna 25, okna - pakiety 3szybowe, 5 okien dachowych 78/140. CWU 140L. Kocioł OEP 16+ Batory 10+ IE42. REDMI NOTE 3.

gmaj22
Posty: 5
Rejestracja: 1 gru 2017, o 21:19

Re: CO mieszane

Post autor: gmaj22 » 13 gru 2017, o 21:45

Prawdę mówiąc to nie wiem, do czego tu sie przyczepić ;)
Domyślam się, że maja być "zajete"dwa wyjścia z kotła oraz obydwa powroty?
Za pompami oczywiście zawory zwrotne, z wyjątkiem pomp za mieszaczami 3D. W tych obiegach mieszacze dajemy na powrocie od strony kotła, za miejscem wpięcia podmieszania do 3D.
To samo dotyczy pozostałych obiegów: w takiej kolejności, w jakiej są podłączane zasilania za kotłem, w takiej samej powroty od strony kotła.
Nie należy włączać szeregowo/kaskadowo mieszacza 3D za 4D. Albo zrobić oddzielny obieg, albo między nimi sprzęgło.
A tak na marginesie: po kiego grzyba tam jest ten 4D?

gmaj22
Posty: 5
Rejestracja: 1 gru 2017, o 21:19

Re: CO mieszane

Post autor: gmaj22 » 13 gru 2017, o 22:21

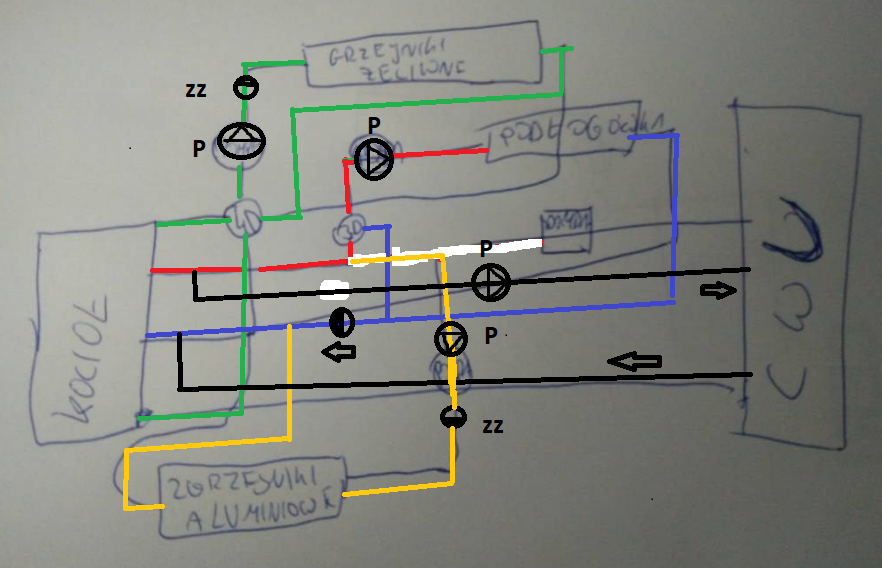

PS: Dojrzałem, że tu jest jednak chyba wyjście mieszacza 3D z oddzielnego króćca w kotle. To OK, tylko wtedy zasilanie CWu musi być przed mieszaczem, jeśli powrót cwu ma być bliżej kotła.
Van Gogh ze mnie żaden, ale tak to widzę. Kolorami wyróżnione poszczególne obiegi.

staryk
Posty: 1255
Rejestracja: 29 lis 2017, o 22:07

Re: CO mieszane

Post autor: staryk » 13 gru 2017, o 22:55

Prawie dobrze ci się udało. Prawie bo jest ram że 1 wyjściem przez 4d idą żeliwne, a do tego powrotu wraca podłogowka i aluminiowe, ktore to obiegi wychodzą z 2 wyjścia. Tak naprawdę tylko cwu wychodzi 2 wyjściem i wraca 2gim powrotem :) wiem zagmatwane to. Tak zz są i inne sitka, zawory etc. Dla ciekawostki za ścianą wpiety w układ stoi viadrusek u22, ale on tylko żeliwne i cwu obsługuje. Jakby załączyć 2 kotły równocześnie to moc 80 kW :)

Wysłane z mojego Nokia 3310 przy użyciu Tapatalka


gmaj22
Posty: 5
Rejestracja: 1 gru 2017, o 21:19

Re: CO mieszane

Post autor: gmaj22 » 14 gru 2017, o 07:40

To fakt, pogmatwane to jest. Ale @vmilo będzie wiedział, co z tym zrobić. Na tą okoliczność już zakupił nową kątówkę :)

staryk
Posty: 1255
Rejestracja: 29 lis 2017, o 22:07

Re: CO mieszane

Post autor: staryk » 14 gru 2017, o 07:42

Przeciez pisałeś że nie ma się do czego przyczepić :)

Wysłane z mojego Nokia 3310 przy użyciu Tapatalka
