Sterownik do CWU na czujnik ruchu

[czp01]

Posiadam sterownik do włączania pompy CWU typu CSC 1,4. Sterownik miał odczytywać temperaturę ze stygnącej rurki idącej od CWU i włączać pompę jak temperatura spadnie, oraz jak się odkręciło kran na 1 s to też miał włączać pompę na 3 minuty a 6 min przerwy. No ale u mnie jakoś to średnio się spisywało - raz włączył a raz nie.

Tak więc chcę wykorzystać ten sterownik do włączania pompy CWU ale przy pomocy radiowego sygnału czujników ruchu i wówczas po zaktywowaniu którejś z czujek włączałby pompę na 3 minuty a następna aktywacja możliwa by była po 6 minutach przerwy - i to by wystarczyło.


Tu znajduje się instrukcja tego sterownika http://czp.pl/CWU/csc1.4/instrukcja_csc1.4.pdf a mój sterownik różni się tylko tym, że obok diody nie ma tego przełącznika na timer ( jakby był potrzebny to można pewnie coś dolutować )


Projekt ogólnie jest prosty do zrealizowania a teraz muszę jedynie dokupić jakieś 3 radiowe czujniki ruchu współpracujące z jakąś bazą ( najprościej jakiś dzwonek) a później zostanie jedynie jakoś połączyć sygnał idący po wzbudzeniu do tego dzwonka z moim sterownikiem CWU i powinno działać.

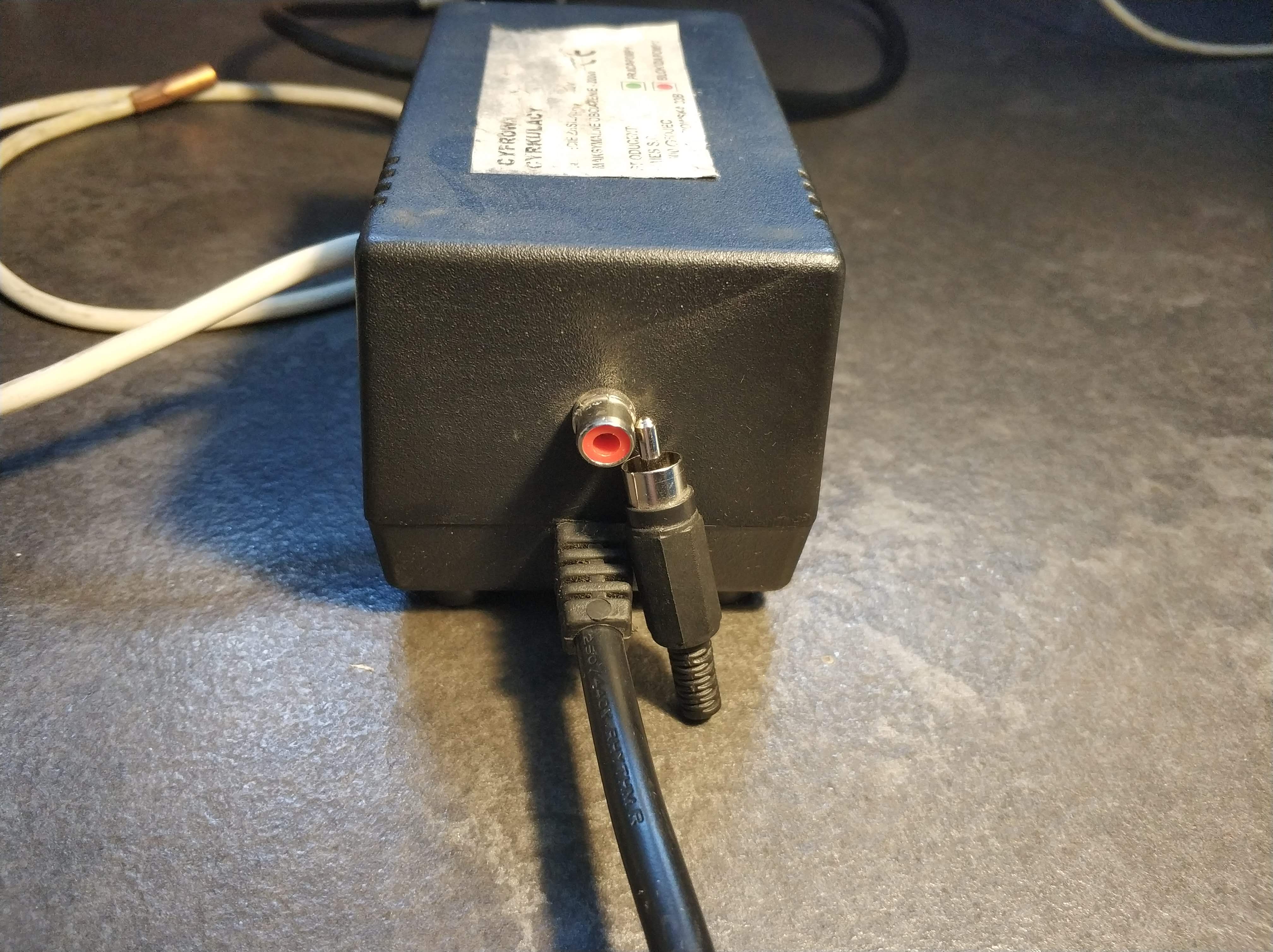

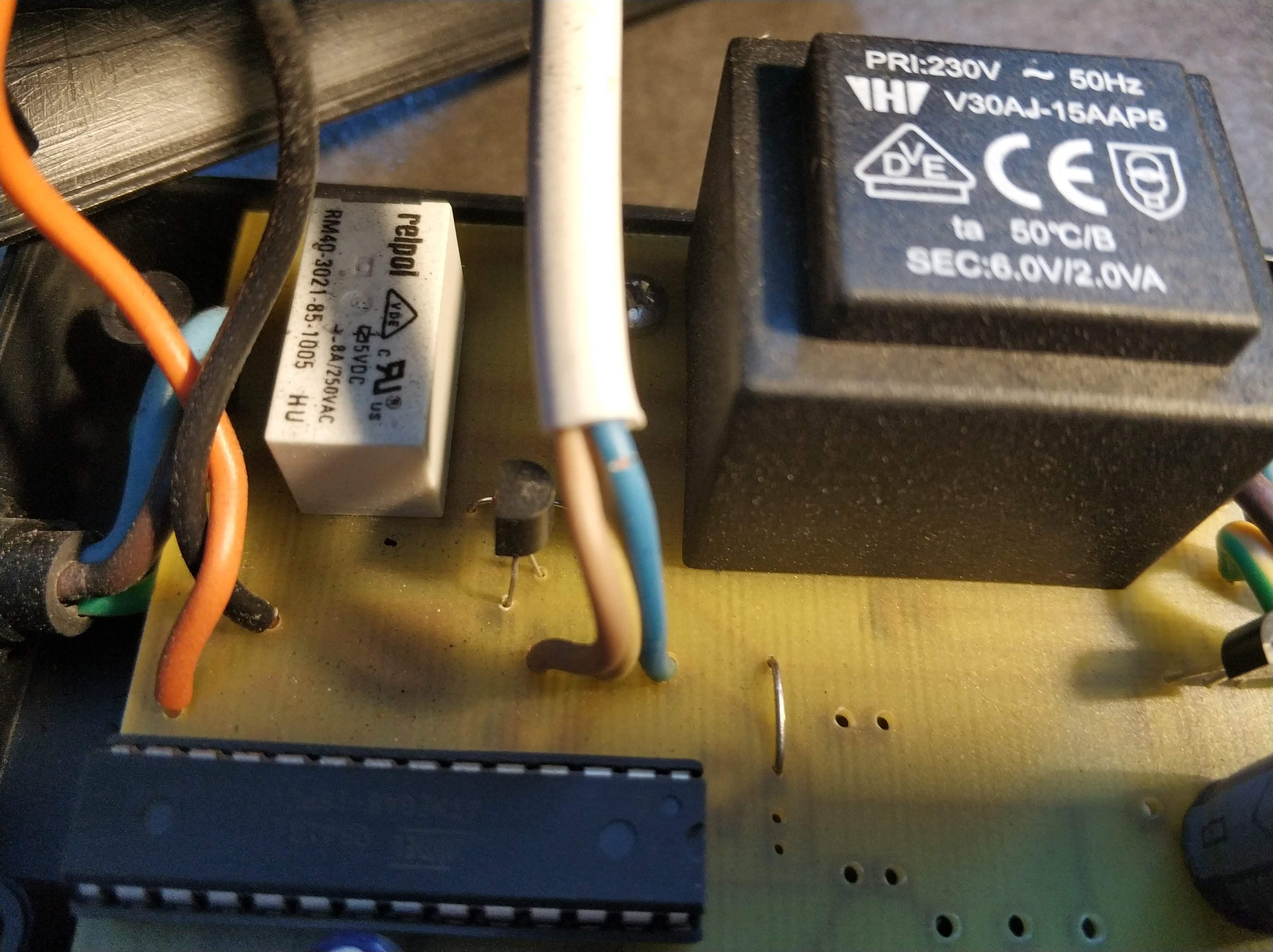

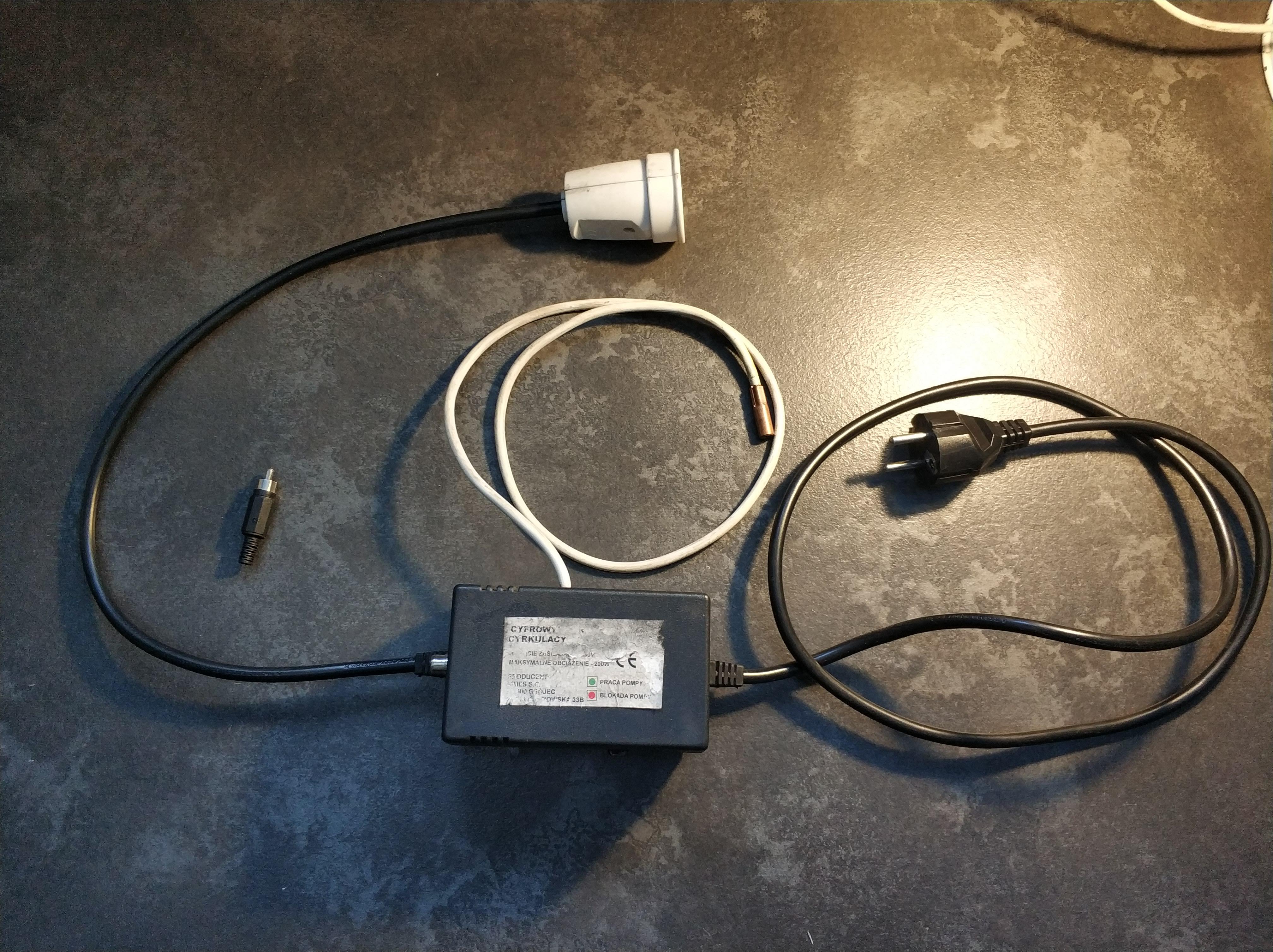

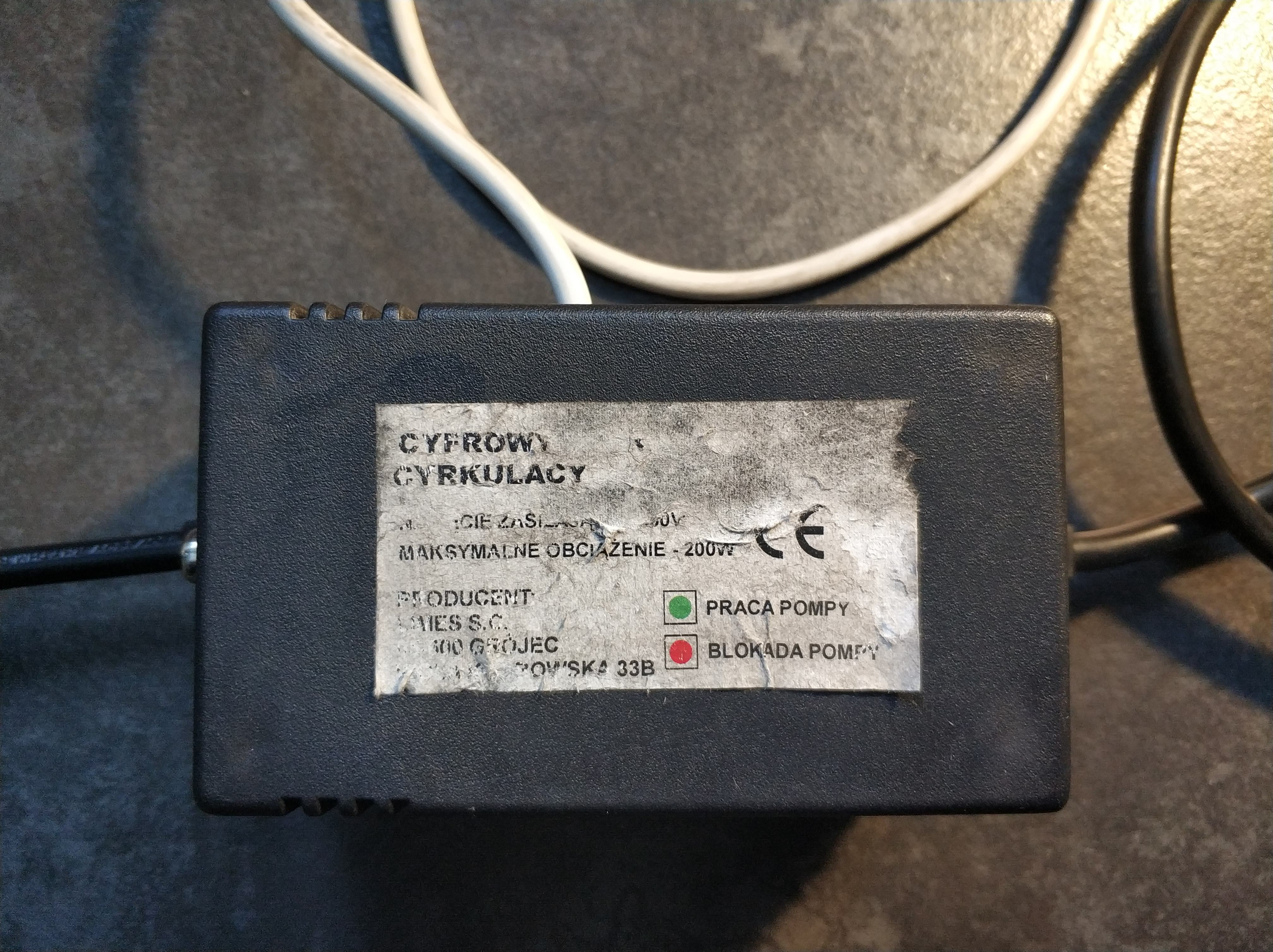

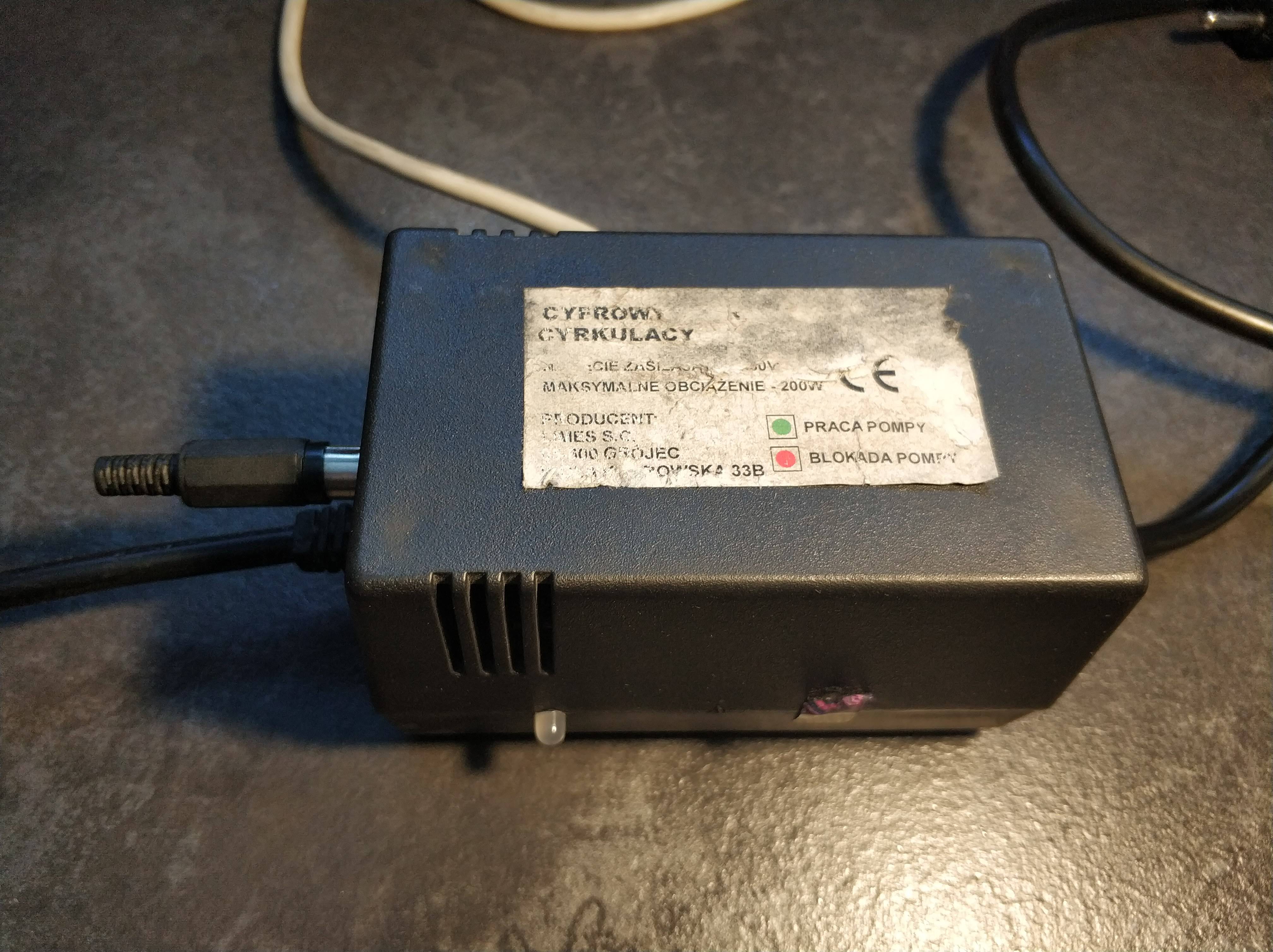

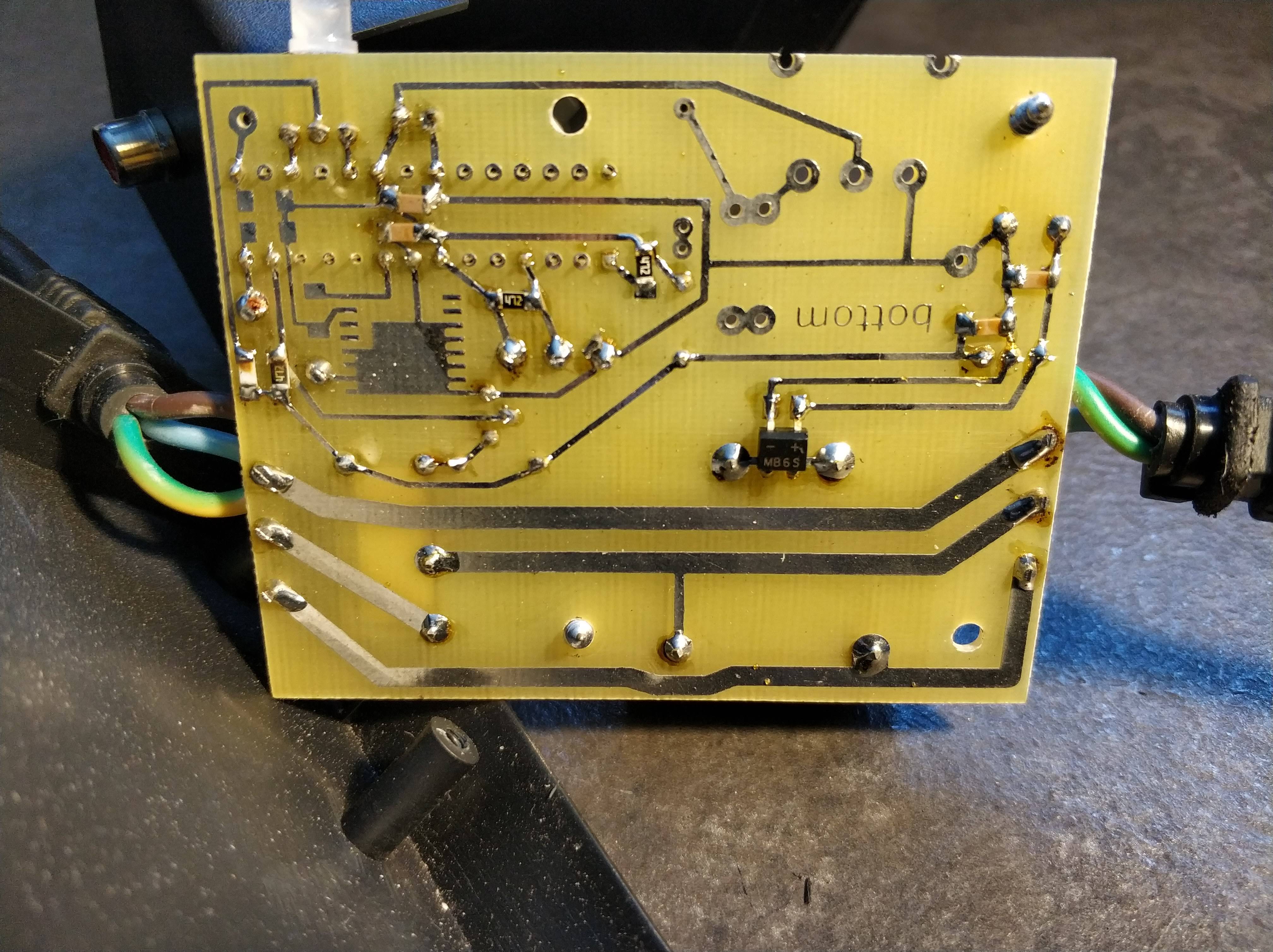

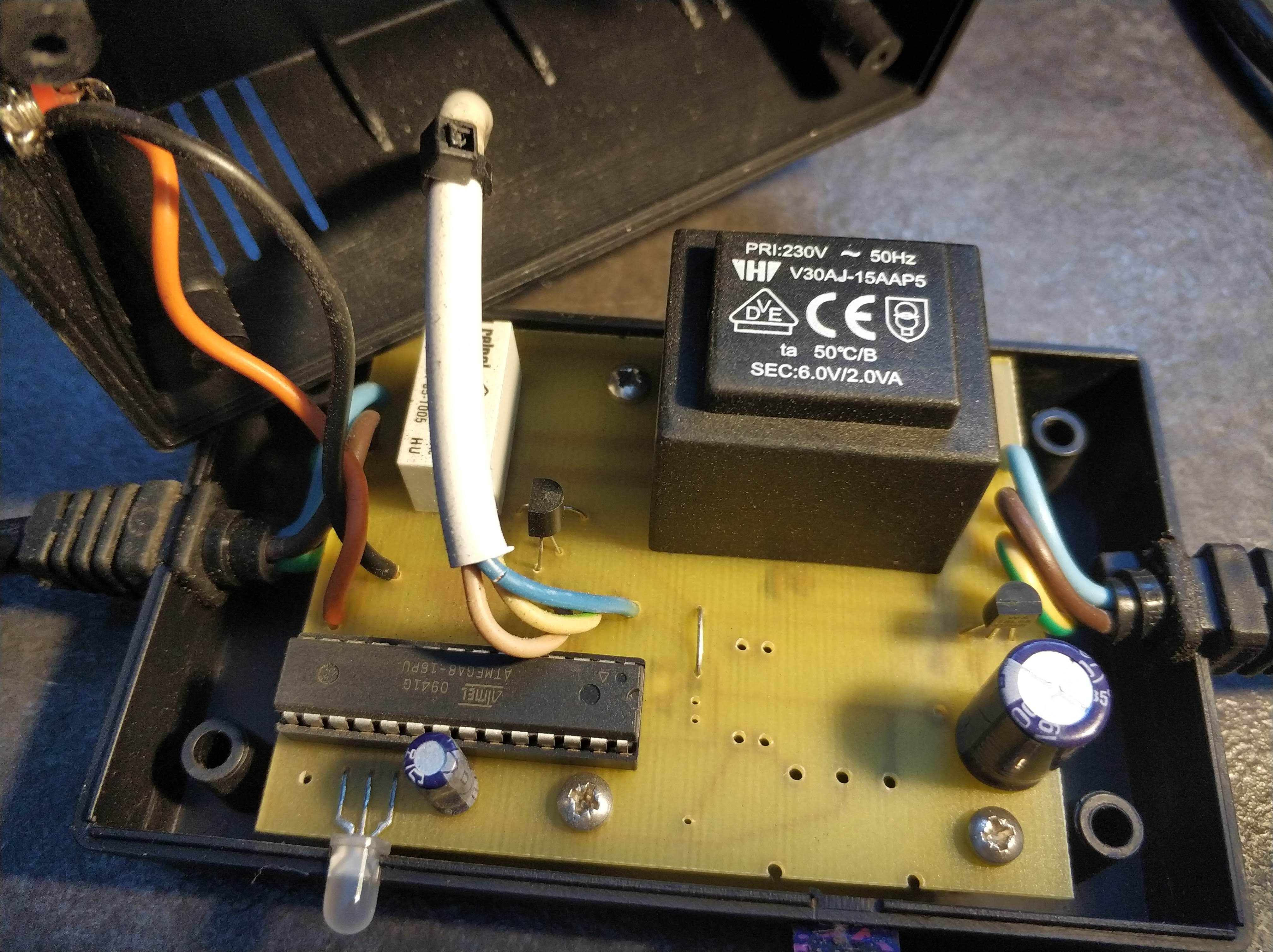

Poniżej fotki mojego sterownika CWU z zewnątrz i wewnątrz:

[czp01]

To teraz szukam po sieci takich czujek radiowych z bazą, które by się do tego nadawały.

[Rafal]

Ja myślę że dobrze by się sprawdził czujnik ruchu z sonoffa

[czp01]

Czujnik ruchu jak mówisz z sonoffa https://elty.pl/pl/p/Czujnik-ruchu-dla- ... ensor/2128 - potrzebuję 3 czujki no to jeszcze do przełknięcia ale do tego potrzebne urządzenie, które odbierze sygnał z czujki i po kabelku przekaże go obok do sterownika CWU no tylko jakie to będzie urządzenie sonoff ?????

[Rafal]

Nie zagłębiałem się dokładnie ale chyba coś z tego Sonoff Bridge . Napewno coś takiego jest bo jak szukałem sonoffa to mi coś miglo

[Rafal]

Nie potrafię znaleźć tego sonoffa może mi się przewidziało. Ale znalazłem takie coś na andrino tylko by trzeba się pobawić
https://youtu.be/vOj-7qzNijI

http://100-x-arduino.blogspot.com/2017/ ... e.html?m=1

[czp01]

No nawet znalazłem taki zestaw gotowy https://www.auraton.pl/produkty/auraton-pir-cr/ ale wtedy mój sterownik CWU byłby zbędny.

Pomyślę jeszcze jak go jednak wykorzystać bo byłoby taniej.

[czp01]

Blog który podałeś jest konkretny można by samemu zmajstrować nadajnik i odbiornik i połączyć z moim sterownikiem. Heh tylko czy ja to pojmę bo w ogóle nie jestem w tych tematach.

Na początek piwo i czytamy

[czp01]

Może faktycznie odbiornik sonoff na 433 mhz taki https://allegro.pl/oferta/sonoff-rf-wif ... lsrc=aw.ds


albo taki :

https://allegro.pl/przelacznik-no-c-nc- ... 46969.html

i do tego jakieś czujki np takie https://allegro.pl/oferta/bezprzewodowa ... 7430396963

To zostałoby tylko sparować czujki z odbiornikiem i podpiąć do sterownika CWU hmmmm.

[verb]

Ile Cię to może kosztować ?

[czp01]

Ile no nie wiem - nie wyznaczyłem sobie limitu ( wiadomo najtaniej byłoby na andurino )ta wersja najprostsza co tu kolega zrobił http://100-x-arduino.blogspot.com/2017/ ... e.html?m=1 to nawet mogłaby być prostsza bo już mam sam sterownik z timerem - ale zanim ja połapię się w programowaniu tego toooo może dożo śniegu spaść

[verb]

Hehe, no trochę trza przysiąść aby napisać programik, ale gotowce też są.
Pytam ile, bo się zastanawiam nad celowością tego rozwiązania, tzn jaki miałbym zysk, gdybym swoją cyrkulację tak zrobił. Kilo na dobę, więcej ?

[czp01]

Przy mojej znacznej długości rurek CWU to myślę, że w lato zaoszczędzi się gdzieś do 1,5 kg dziennie i patrząc ekonomicznie to się pewnie nie opłaci ale przy najmniej będzie efektywnie - czyli ciepła woda będzie wtedy kiedy ma największe prawdopodobieństwo, że jest potrzebna.

Na razie pomyślę i poczytam nad tym arduino bo to chyba nie może być aż takie trudne jak mi się wydaje

[verb]

Nie prościej układ z czujnikiem temp ? W momencie, gdy odkręcisz kran, czujnik zauważy wzrost temp i odpala pompkę. Warunek, to brak obiegu grawitacyjnego w cyrkulacji. To Twoje powinno tak działać, być może problemem jest za mała różnica temp.

[czp01]

Nawet dorobiłem kiedyś do zbiornika CWU kawałek rurki miedzianej zamiast rurki pp aby czujnik dobrze działał i kombinowałem różne ustawienia ale nie zdało to egzaminu

[verb]

Widocznie to ustrojstwo jest do rzici. Kup sobie Auraton PIR CR, po co wyważać otwarte drzwi.

[czp01]

Zobaczę na co się zdecyduję - zakup Auraton PIR CR to gdzieś dwa koniaczki (mniam mniam)

[czp01]

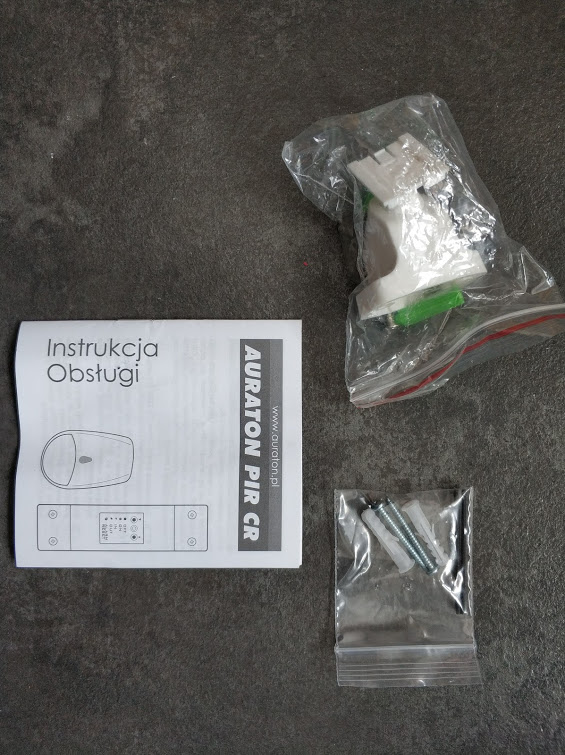

No tam wygrało u mnie lenistwo czyli Auraton PIR CR

Sprzęt zainstalowany parę dni temu i ma się dobrze oraz działa poprawnie.

[czp01]

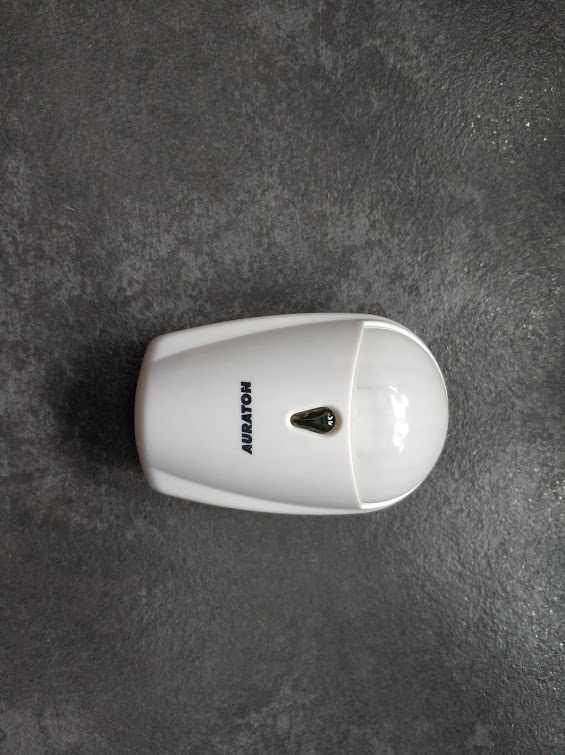

Czujnik ruchu aktywuje się poprawnie i swobodnie sygnał przebija się przez dwa żelbetonowe stropy i dochodzi na dół do kotłowni gdzie jest odbiornik koło zbiornika CWU .

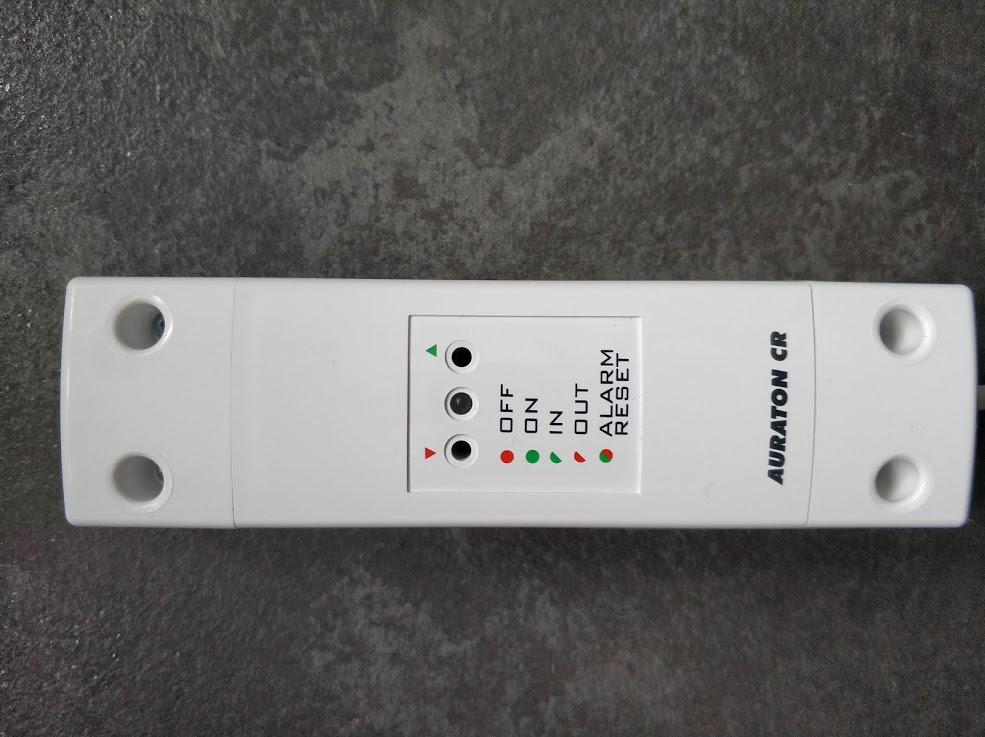

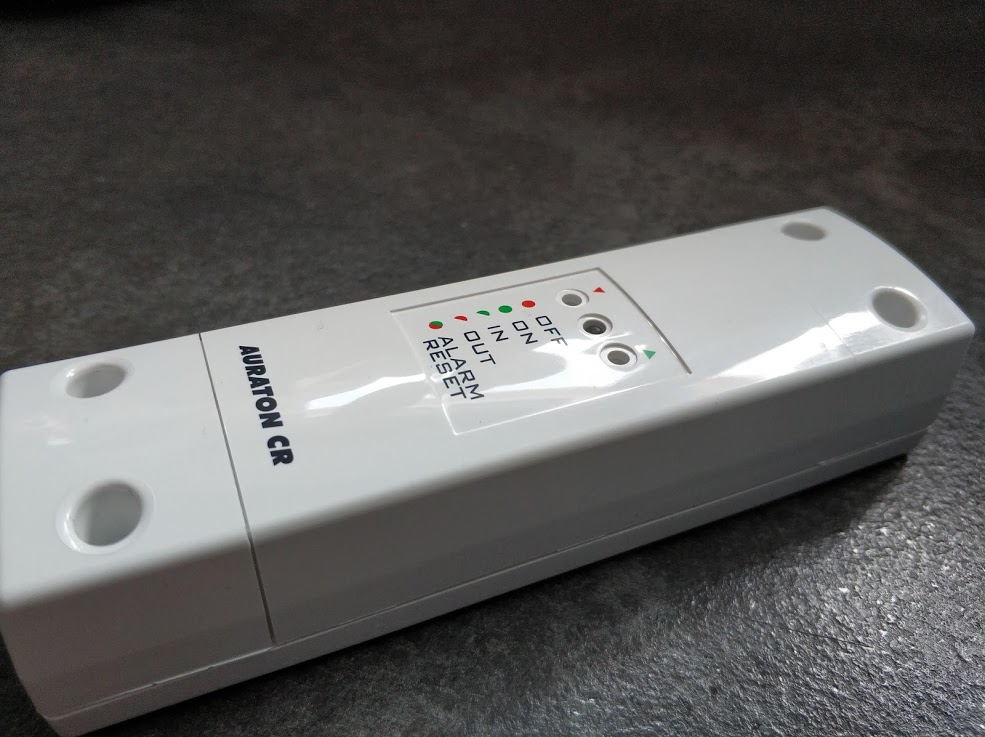

Odbiornik Auratona powieszony na ścianie - w jakieś pozostałej po rurkach złączce.

[czp01]

Czas pracy sterownika może być ustawiany od 1 do 5 minut w odstępach co 1 min. Natomiast czas przerwy w pracy sterownika może być ustawiany na 1, 5, 10 albo 15 minut.

Ja ustawiłem na 2 minuty pracy i 5 minut przerwy - gdyż taka kombinacja się u mnie sprawdza

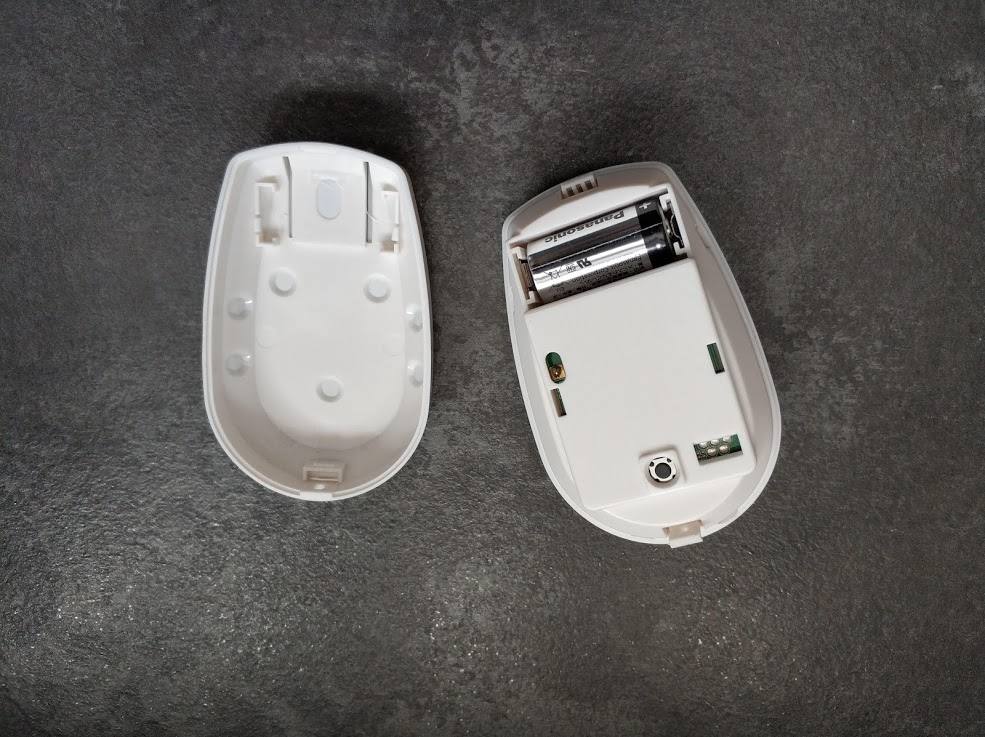

Jedna uwaga - czujka ruchu ma diodę sygnalizacyjną (załączenia - wykrycia ruchu) w kolorze czerwonym - w nocy bije po okolicy choćby się co paliło. Rozebrałem czujkę i zakleiłem diodę czujką kawałkiem małej taśmy i nastał spokój. Skoro o czujce ruchu to ogólnie obudowa mogłaby być dwa razy mniejsza bo w środku jest tylko mała płytka i bateria a reszta to puste miejsce.

Podobno baterie w czujce mają wytrzymać parę lat - to zobaczymy jak będzie

Czyli od teraz mam sterowanie pompą CWU niezależne od sterownika kotłowego.
